El objetivo de este artículo es mostrar, de forma práctica, cómo realizar un estudio de asoleamiento con la calculadora de brise.
En la pantalla inicial, haga clic en “iniciar cálculo” para comenzar la simulación.
Ingrese la dirección donde desea realizar el estudio de asoleamiento. Si lo prefiere, haga clic en “usar mi ubicación actual” para que la herramienta identifique automáticamente el lugar del análisis.
Después de seleccionar la dirección, utilice la brújula para identificar, en grados, la orientación de la fachada. A continuación, haga clic en “calcular”.
En este punto, vale destacar que la orientación de la fachada corresponde al ángulo entre el Norte (0°) y la normal de la fachada. Para obtener mayor precisión, utilice las guías punteadas durante la selección.
Si no logra marcar exactamente el ángulo correcto, no hay problema. Pequeñas variaciones en la orientación y en la ubicación no suelen generar diferencias relevantes en el resultado.
Además, si tiene dificultad al utilizar la brújula, puede ingresar manualmente el valor del ángulo en el campo “orientación de la fachada”.
Al abrir el panel de control, aparecerán tarjetas explicativas en el centro de la pantalla. Por ello, léalas con atención y luego haga clic en “cerrar”.
Na lateral esquerda, ficam os campos com informações sobre localização, posição do sol, tipo de montagem e configurações estruturais. No entanto, os dois últimos só aparecem após a seleção de um produto.
En el lado derecho, encontrará el ranking de los modelos de brises de Refax que ofrecen el mejor sombreado para el escenario simulado. Más adelante, explicaremos por qué existen las pestañas de sombreado parcial y total.
En la barra superior aparecen los modelos de brises disponibles. Inicialmente, el panel se abre con la opción “ninguno” seleccionada. De este modo, el resultado mostrado en la barra inferior representa la fachada sin brise.
Por fim, na barra inferior, há uma escala de tempo que vai de 00:00 até 23:59 da data selecionada. Nos próximos passos, você verá como interpretar essas informações.
Los datos geográficos muestran la ubicación de la edificación en el globo terrestre. Esta información es importante para el cálculo y también ayuda a contextualizar la simulación. Para comprender la teoría detrás de la herramienta, acceda al contenido: Estudio de asoleamiento en fachadas: la matemática detrás de la calculadora de brises Refax.
Para cambiar la fecha del análisis, pase el cursor por debajo de la fecha actual hasta que aparezca el botón “cambiar fecha”.
Los datos solares muestran la posición del sol según la ubicación y la fecha seleccionadas. En este campo, ya puede visualizar los horarios de inicio y fin de la incidencia solar en la fachada.
Además, los dos últimos campos solo están disponibles después de seleccionar un producto.
Al hacer clic en un producto, la barra inferior pasa a mostrar automáticamente el resultado de sombreado de ese modelo. Al mismo tiempo, la imagen de la casa muestra el brise aplicado en la fachada.
Si desea visualizar otros productos, desplace la barra lateralmente hacia la izquierda.

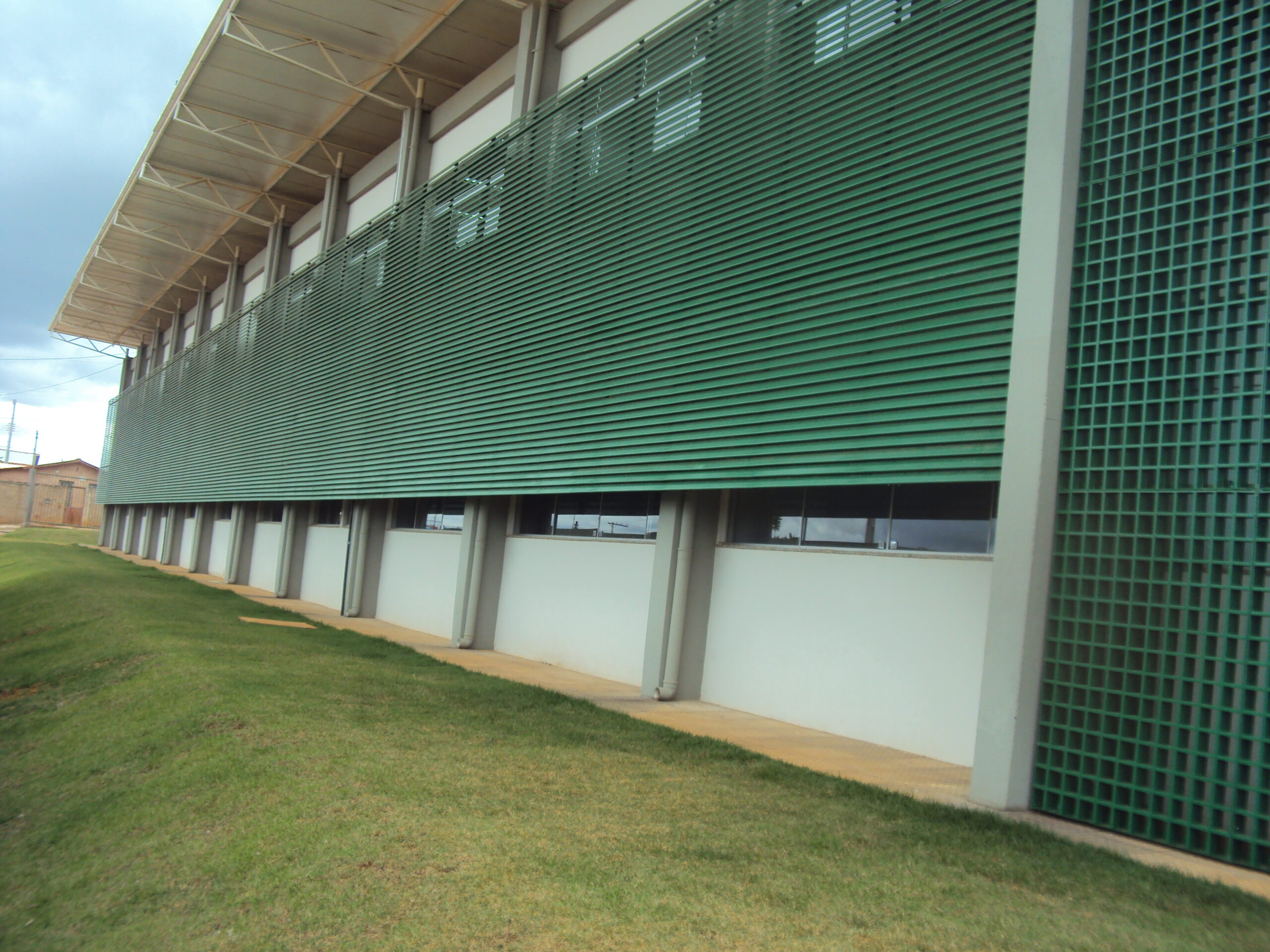

Cuando selecciona un modelo, como el LC100 45°, el panel se actualiza y comienza a mostrar los campos “tipo de montaje” y “configuraciones estructurales”. Además, la herramienta habilita la opción de definir el tipo de montaje y la orientación del brise.
Ningún brise seleccionado
La barra inferior muestra una escala de tiempo de 00:00 a 23:59 de la fecha seleccionada. Al hacer clic en el ícono del sol y arrastrarlo a lo largo de la barra, puede verificar si la fachada recibe o no incidencia solar en ese horario.
Las marcas verticales, como 05:38 y 19:03, indican respectivamente la salida y la puesta del sol.
Cuando la barra aparece en gris, significa que no hay sol en la fachada. Cuando aparece en amarillo tenue, el brise logra sombrear. En cambio, el amarillo intenso indica una falla en el sombreado.
En el ejemplo de las 10:21, la fachada recibe incidencia de luz directa.
En cambio, a las 14:29, la fachada permanece sombreada.
Ahora, al seleccionar un modelo de brise, la barra inferior pasa a mostrar el desempeño del producto.
En el caso del LC100 45°, por ejemplo, algunos tramos aparecen en amarillo intenso. Esto significa que, en esos horarios, el brise no logra sombrear y permite la entrada de sol en el ambiente.
Al seleccionar el tipo de montaje justo encima de la barra inferior, el campo informativo se actualiza automáticamente y pasa a mostrar nueva información, además de un dibujo explicativo.
Del mismo modo, los campos de configuraciones estructurales también cambian según el tipo de montaje seleccionado. Para facilitar el llenado, haga clic en el ícono de exclamación junto a cada campo y consulte las orientaciones disponibles.
Si desea comprender mejor cómo el tipo de montaje influye en el desempeño del sombreado, consulte también el contenido: Entendiendo los tipos de montaje de un brise-soleil.
En cuanto se carga el panel de control, el ranking aparece automáticamente. El primer lugar representa el modelo de brise de Refax que ofrece el mejor sombreado para el escenario analizado, considerando el tipo de montaje dentro del vano.
Además, al hacer clic en cualquier producto del ranking, la herramienta muestra el resultado correspondiente en la barra inferior.
Los modelos aparecen divididos entre sombreado parcial y sombreado total. La principal diferencia es que los modelos de sombreado total logran cubrir completamente la fachada. Por este motivo, el análisis de estos casos se limita al tipo de montaje.
Para profundizar en este tema y elegir la mejor solución para el proyecto, consulte también el contenido: Cómo dimensionar correctamente un brise-soleil.
Al finalizar el último paso, deberá poder seleccionar el producto que mejor se adapte a las necesidades de su proyecto. Ahora, póngase en contacto con el departamento comercial de Refax y solicite un presupuesto ahora mismo.
